Plateformes d’essais haute tension

Investigation et essais de type AC & DC

Le laboratoire d’essais haute tension de SuperGrid Institute dispose d’un ensemble unique de capacités permettant de réaliser des essais en courant continu et en courant alternatif.

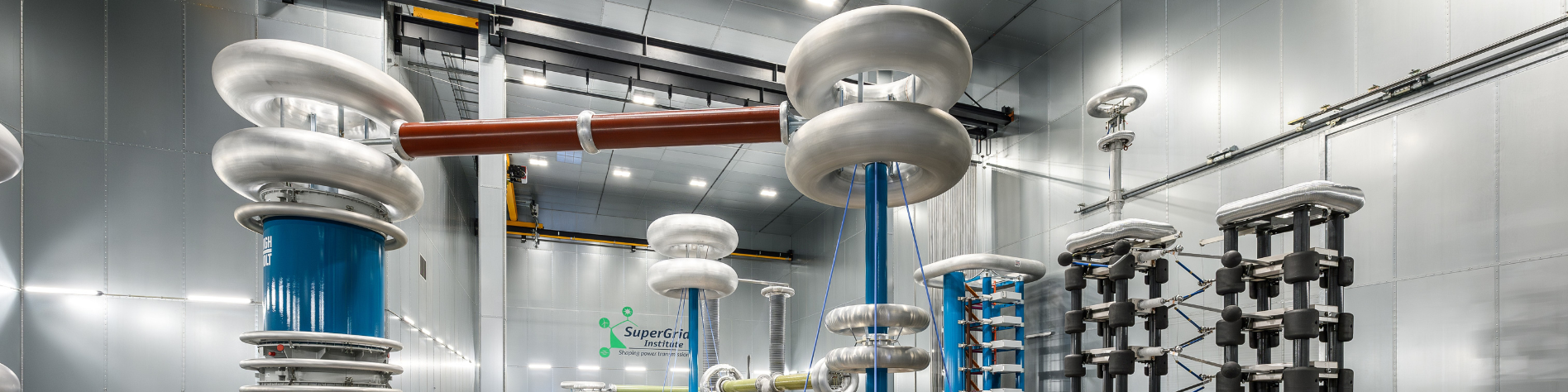

Il comprend une cage de Faraday intérieure de 700 m² destinée aux essais à ultra-haute tension (UHT) ainsi que plusieurs zones blindées permettant de réaliser des essais à moyenne tension, à haute tension et des essais de vieillissement.

L’ensemble des équipements, comprenant notamment des générateurs et des dispositifs de surveillance, est mobile afin de s’adapter aux demandes spécifiques.

Envoyez-nous une demande

Les essais haute tension :

Définition des protocoles et des configurations d’essai
Exécution des tests
Rapports d’essai
Analyse des résultats d’essais et expertise

Domaines d’applications :

MVAC, MVDC, HVAC, HVDC

Les équipements testés :

Systèmes de câbles et accessoires
AIS et GIS

Équipements et prototypes à l’échelle réduite

Brochure technique

L’ensemble des plateformes comprend

Une plateforme d’essais en intérieur dédiée à la très haute tension (UHV)
Deux salles blindées intérieures de 20 m² destinées aux essais à basse tension (jusqu’à 400 kV)
Une plateforme en plein air dédiée aux essais de vieillissement à long terme sur les systèmes GIS / AIS

Capacités de test

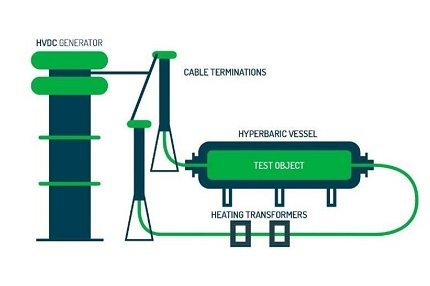

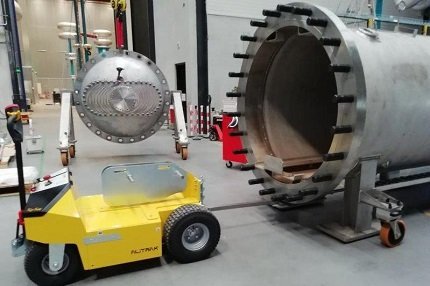

Essais de type sur câbles HVDC et installations électriques HVDC de type GIS
Mesures de signaux faibles, y compris les décharges partielles (DP)
Essais diélectriques en courant continu et alternatif (associés à un conditionnement thermique)
Essais d’impulsions de commutation (SI) et de foudre (Li)
Essais de surtension transitoire (TOV)
Essais de tension combinée diélectrique (BIAS)
Tests superposés (SUIMP)
Essais de claquage
Essais de vieillissement thermique et électrique à long terme

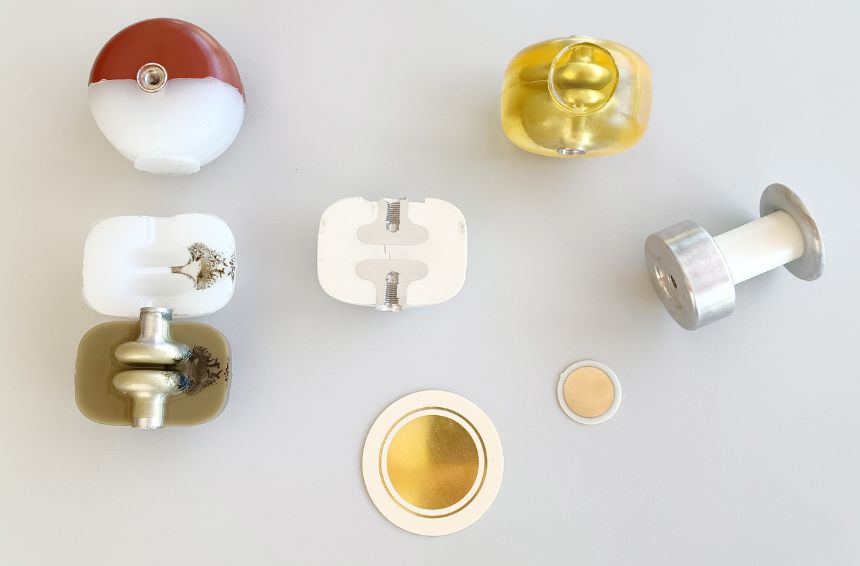

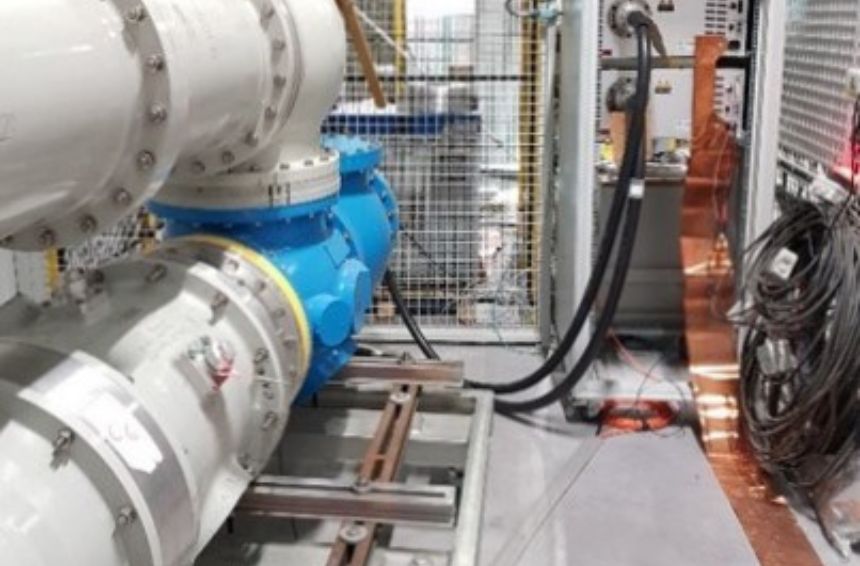

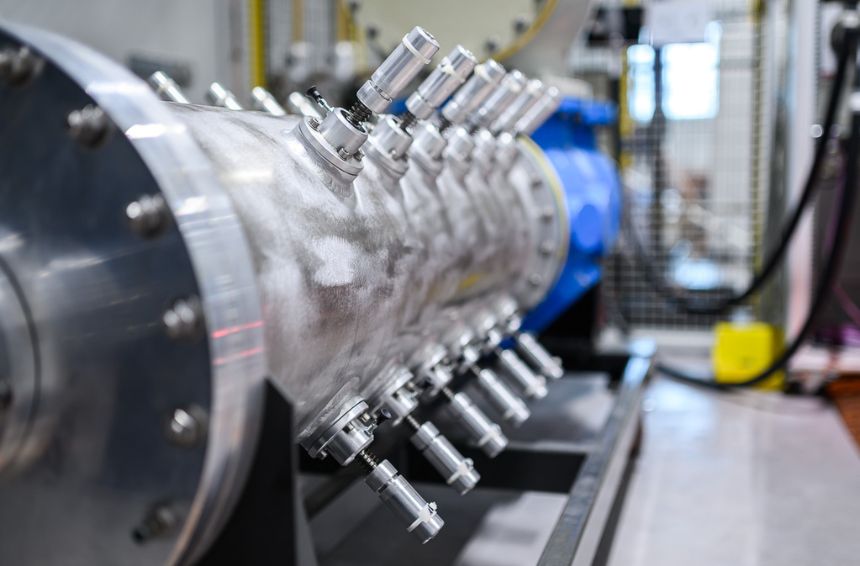

Caractérisation des isolants gazeux, liquides et solides

Other tests upon request.

Nexans and SuperGrid Institute perform their first TOV test on a 525kV DC cable system

Damped oscillations TOV testing 525kv dc at SuperGrid Institute

Essais TOV pour câbles DC – jusqu’à 525 kV

SuperGrid Institute est l’un des rares instituts en Europe à réaliser des essais de surtension transitoire ( Transient Over Voltage – TOV) sur des systèmes de câbles courant continu jusqu’à 525 kV.

Capacités de test uniques validées avec Nexans sur un système de câble 525 kV DC.
Assurez-vous que vos câbles HVDC résistent aux événements perturbateurs tels que les défaillances de stations de conversion ou les défauts à la terre.
Renforcez la fiabilité et la durabilité de vos câbles DC dans des conditions d’utilisation réelles.

Nos références

Nexans et SuperGrid Institute ont mené à bien un premier essai de surtension transitoire (Transient Overvoltage – TOV) sur un système de câbles 525 kV DC, composé de deux terminaisons externes, deux jonctions et un câble DC extrudé. Le système de câble DC a passé avec succès plusieurs séquences de tests de surtension amortie au passage par zéro, à 350 Hz et 6 kHz (voir graphique).

SuperGrid Institute est prêt à soutenir les fabricants européens de systèmes de câbles à courant continu dans la qualification de ces derniers par le biais de programmes d’essais de type étendus, comme l’exigent les gestionnaires de réseaux (TSO).

HVDC cable testing expertise at Jicable HVDC'25

ultra-high-voltage-test-platform-size-supergrid-institute

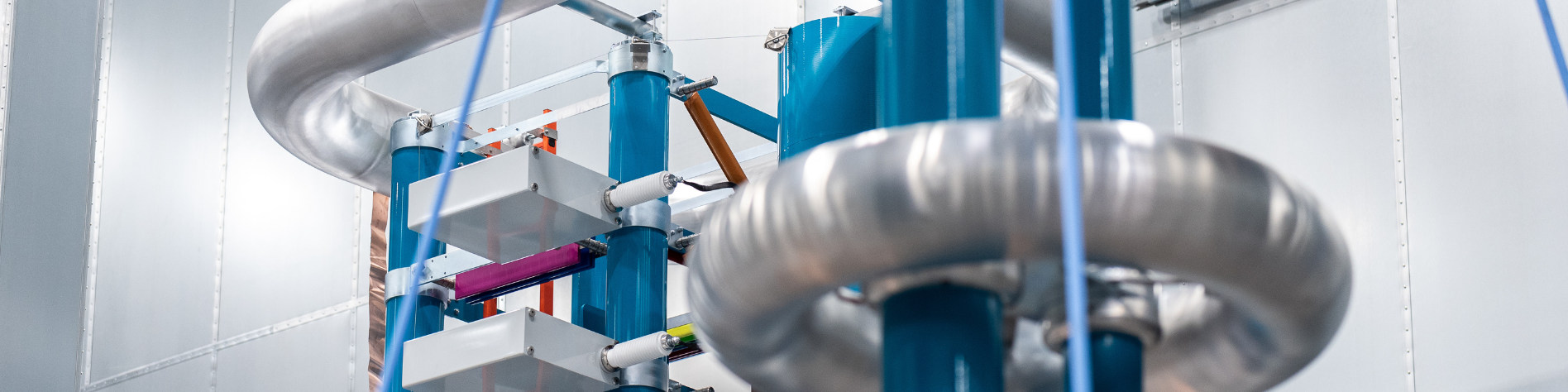

Plateforme d’essais à très haute tension

Nos plateformes d’essais haute tension comptent parmi les plus avancées d’Europe et peuvent être adaptées à des applications spécifiques pour les fabricants de câbles.

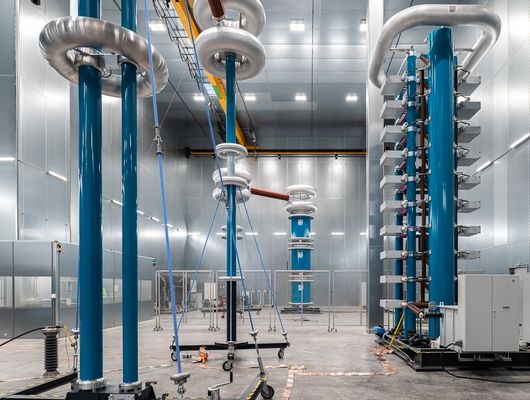

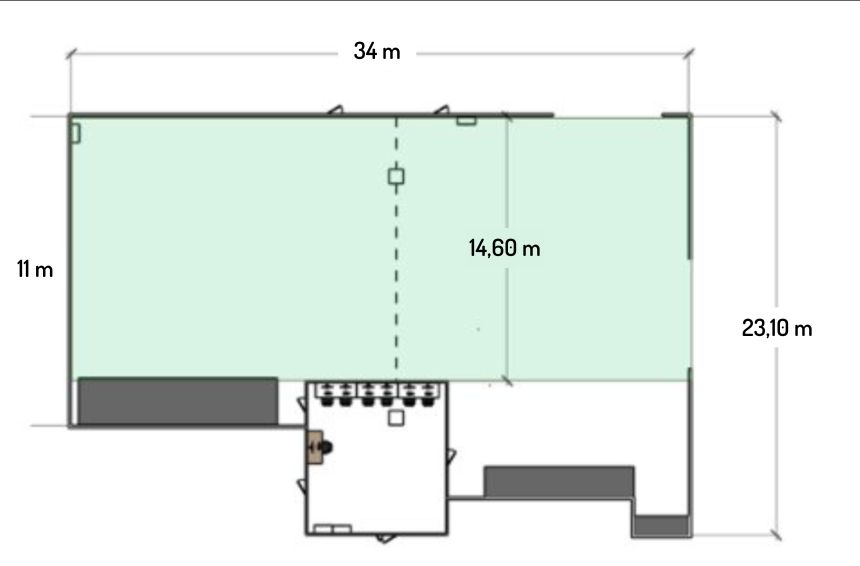

Cage Faraday :
- 700 m², divisible en deux zones d’essai (GIS, AIS, systèmes de câblage).
- Niveaux de décharges partielles (DP) extrêmement faibles, surveillance des courants de fuite, instruments UHF/UV/ultrasons.
Sources HVDC :
jusqu’à 1 200 kV, 20 mA, faibles niveaux de décharges partielles.
Sources HVAC :
jusqu’à 750 kV AC
Générateur d’impulsions :
jusqu’à 2000 kV, avec un réglage flexible.

Principales caractéristiques de la plateforme haute tension

Equipements	Caractéristiques	Autres particularités

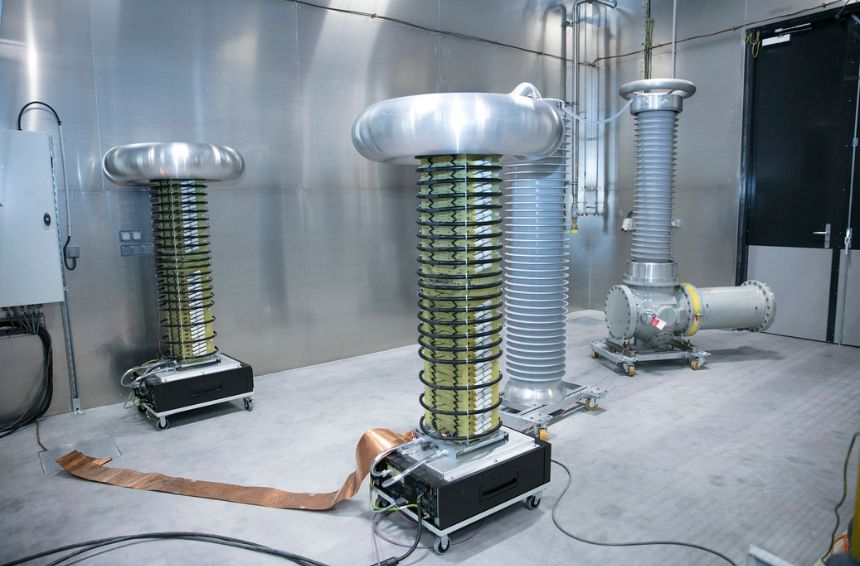

Sources DC	Jusqu’à 200kV Jusqu’à 400kV	Utilisation et manipulation faciles Connexion directe par câble jusqu’à 200kV Inversion de polarité Adapté aux tests de R&D
Sources HVDC	Jusqu’à 800kV, 30mA Jusqu’à 1200kV, 20mA	Avec inversion de polarité Réglage de la pente de 1 à 20 kV/s Faible niveau de décharges partielles, en dessous de 800fC en tension nominale
Sources HVAC	Jusqu’à 660kV	Réglage de la pente de 1 à 16 kV/s Système de protection contre les amorçages Possibilité de tester des longueurs de câble jusqu’à 15m grâce au système de compensation
Source blindée HVAC & HVDC	Jusqu’à 750kV AC Jusqu’à 850kV DC	Adapté aux essais de vieillissement / long terme Faible niveau de PD Accès à l’aire extérieure (11m x 11m x 15m)
Générateur d’impulsions	Jusqu’à 2000kV 200kJ	Possibilité d’ajuster le générateur pour donner des impulsions de 20kV à 2000kV Compatible BIAS et choc superposé

Measurements & Monitoring

Les mesures de tension sont effectuées avec des diviseurs étalonnés en usine. Tous nos générateurs HVDC ont des diviseurs RC intégrés. Deux diviseurs supplémentaires sans décharges partielles (DP) peuvent être positionnés pour s’adapter à différentes configurations d’essais :

Diviseur universel, jusqu’à 2000kV LI, 1400kV SI, 1000kV DC, 700kV AC
Diviseur capacitif jusqu’à 800kV AC, avec impédance de mesure de DP intégrée.

Des mesures spécifiques peuvent être réalisées avec des instruments scientifiques disponibles en laboratoire (systèmes UHF, systèmes UV, ultrasons, électromètres, caméra haute vitesse…).
